第五节 灯具的选择

第五节 灯具的选择

第五节 灯具的选择一、灯具选用的原则照明设计中,应选择既满足使用功能和照明质量的要求,又便于安装维护、长期运行费用低的灯具,具体应考虑以下几个方面:(1)光学特性,如配光、眩光控制等;(2)经济性,如灯具效率、初始投资及长期运行费用等;(3)特殊的环境条件,如有火灾危险、爆炸危险的环境,有灰尘、潮湿、振动和化学腐蚀的环境:(4)灯具外形尚应与建筑物相协调。二、根据配光特性选择灯具不同配光的灯具所适用的场所见表3-19。...

第四节、四、颜色不均匀度

第四节、四、颜色不均匀度

四、颜色不均匀度CIE1976(u'、”)图上,灯在光東角范围内各方向上的颜色坐标与平均颜色坐标的偏差 u''不应超过 0.005。五、平均寿命灯的平均寿命不应低于 25000h。六、光通维持率灯在燃点3000h和6000h时光通维持率不应低于表2-42的规定值。若灯的平均寿命不是表2-42所列出数值时,其光通维持率从相邻的两个数值用线形内插法计算七、颜色漂移灯燃点至3000h的平均颜色坐标相对于初始颜色坐标的漂移u'v'不应超过0.005,灯燃点至6000h的平均颜色坐标相对于初始颜色坐标的漂移 u'v'不应超过 0.007。八、电磁兼容特性灯的无线电骚扰特性应符合GB177...

第四节 1.功率因数

第四节 1.功率因数

一、功率因数标称功率不大于5W 的灯的功率因数不应低于 0.4;大于5W 的灯的功率因数不应低于0.7;若灯为高功率因数,则不应低于0.9。二、初始光效等级对于半配光型和准全配光型,灯的初始光效实测值不应小于表 2 -39 的规定;对于全配光型,其初始光效实测值不应低于表 2 -39 规定值的 90%。如生产者或销售商未宣称,则应符合亚级要求。三、初始光通量灯的初始光通量实测值应符合生产者或销售商宜称的光通量规格在表 2 -40 中对应的光通亮要求。...

第四节  LED灯性能要求

第四节 LED灯性能要求

第四节  LED灯性能要求本节以普通照明用非定向自镇流 LED灯(以下简称为灯)为例,说明 LED灯具的主要性能,本节摘自GB/T24908-2014《普通照明用非定向自镇流 LED灯性能要求》。...

五、最大允许距高比

五、最大允许距高比

五、最大允许距高比灯具的距高比是指灯具布置的间距与灯具悬挂高度(指灯具与工作面之间的垂直距离)之比,该比值越小,则照度均匀度越好,但会导致灯具数量、耗电量和投资增加;该比值越大,照度均匀度有可能得不到保证。在均匀布置灯具的条件下,保证室内工作面上有一定均匀度的照度时,允许灯具间的最大安装距离与灯具安装高度之比,称为最大允许距高比。一般在灯具的主要参数中应给出该数值。...

四、利用系数

四、利用系数

四、利用系数灯具的利用系数是指投射到参考平面上的光通量与照明装置中的光源的额定光通量之比。一般情况下,灯具固有利用系数《达到工作面或规定的参考平面上的光通量与灯具发出的光通量之比)与灯具效率的乘积,称为灯具的利用系数。与灯具效率相比,灯具的利用系数反映的是光源光通量最终在工作面上的利用程度,...

三、灯具亮度分布和遮光角

三、灯具亮度分布和遮光角

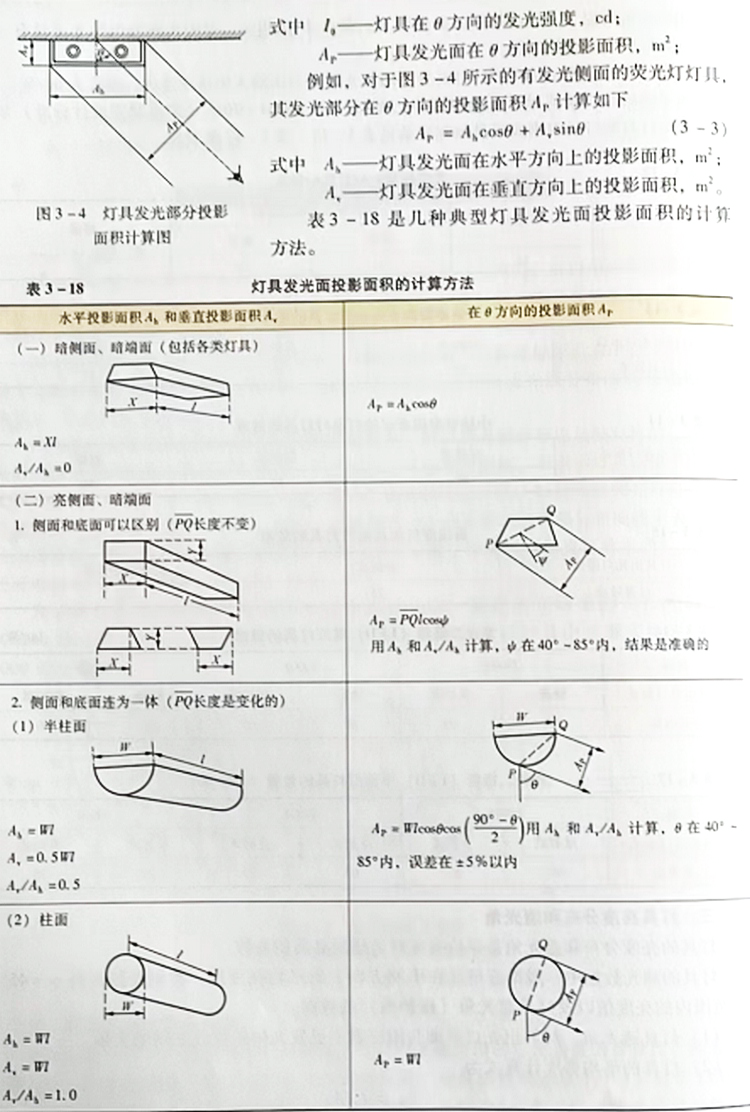

三、灯具亮度分布和遮光角灯具的亮度分布和遮光角是评价视觉舒适感所必需的参数。灯具的测光数据中一般部有灯具在不同方向上的平均亮度值,特别是眩光角 y = 45°-85°范围内的亮度值以及灯具遮光角(保护角) 的数据。(I) 灯具遮光角。灯具山光口平而与刚好看不见发体的视线之间的夹角(2) 灯具的平均亮度计算式为L=1/Ap...

二、灯具效率或灯具效能

二、灯具效率或灯具效能

二、灯具效率或灯具效能  在规定条件下,灯具发出的总光通量占灯具内光源发出的总光通量的百分比,称为灯具效率。灯具的效率说明灯具对光源光通的利用程度。灯具的效率总是小于1。对于LED灯,通常是以灯具效能表示,即含光源在内的整体效能,单位为Im/W。灯具的效率或效能在满足使用要求的前提下,越高越好。如果灯具的效率小于50%,说明光源发出的光通量有一半被灯具吸收,效率就太低。  灯具效能是在规定条件下,灯具发出的总光通量与所输人的功率之比,单位为1m/W。  为了即满足功能要求,又尽可能节约能源,GB50034-2013(建筑照明设计标准)规定,照明灯具的灯具效率或灯具效能要满足珍3-12-表3-17的规定。...

第三节 一、灯具的光学特性

第三节 一、灯具的光学特性

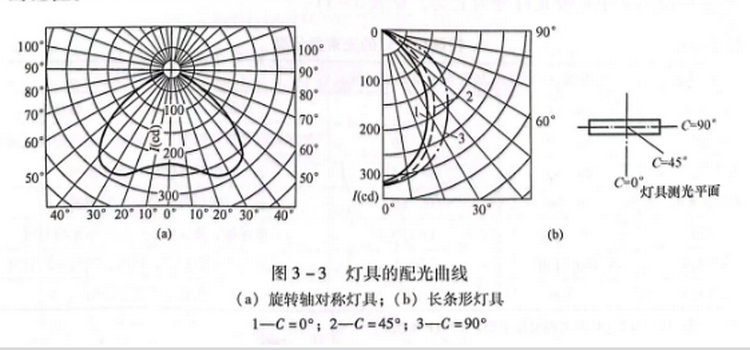

第三节  一、 灯具的光学特性一、光强分布  任何灯具在空间各个方向上不同角度的发光强度都是不一样的,可以用数字和图形把灯具在空间的分布情况记录下来,这些图形和数字能帮助了解灯具光强分布的概貌,并用以进行照度、亮度与距离、高度比等各项照明计算。  对于室内照明灯具,常以极坐标表示灯具的光强分布。以极坐标原点为中心,把灯具在各个方向的发光强度用矢量表示出来,连接矢量的端点,即形成光强分布曲线 (也称配光曲线)。灯具的配光曲线如图3-3 所示。  因为绝大多数灯具的形状都是轴对称的旋转体,所以其光强分布也是轴对称的。这类灯具的光强分布曲线是以通过灯具轴线一个平面上的光强分布曲线,来表示灯具在整个空间的光强分...

五、3.根据光学特性或功能进行分类

五、3.根据光学特性或功能进行分类

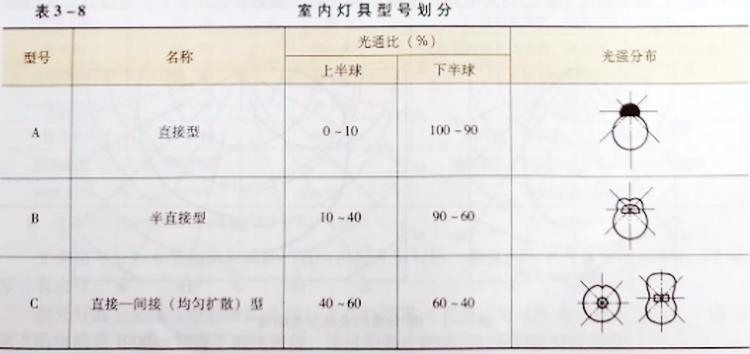

3.根据光学特性或功能进行分类(1) CIE建议,室内灯具可根据光通在上下空间的分布划分为 A、B、C、D和E五种类型,并符合表3-8 的规定。  光柬角可分为水平和垂直两种,有时因配光不对称,垂直和水平光束角还可有上、下和左、右之分。  投光灯的主光强(或称峰值光强) 是指灯的最大光强,可从配光曲线上查出。一般情况下给出的是 1000lm 情况下的光强值,通过换算才能得到灯具的绝对光强值。投光灯的光束效率(或称光束因数) 为...
